高尔夫球场建筑规范（中）
第五部分 排水设施
5.1 工作范围
计划书书关于本部分的工作范围包括按照计划书本部分内容和适用的设计图,使用100毫米或150毫米的塑料排水线线路安装地下排水系统提供全
部材料人力和设备,包括全部排水系统及附件的分级、挖沟、开挖、嵌入和回填.
5.2 材料
5.2.1 全部塑料排线线路（如设计图）应为高级排水系统（ADS）型号为N-12.
5.2.2 承包商应注意工程内的排水系统安装深度差异很大，应遵照制造商关于安装深度的建议.
5.2.3 全部低点位(L.P.'s)将包括 Nyoplast 8”内嵌排水和长度适宜的6”ADS n-12穿孔塑料排水线路人微言轻升管.
5.2.4 弯头、弯管、T型管、W型管和其它管件均应符合指定管道型号的要求，并由同一制造商供货.全部接头配件或连接均应用“瓦带”保护.
5.2.5 排水线路“四通接头”不得使用.
5.2.6 穿孔排线路、低点位和排水井周围的全部细砾回填物应同特色区域建设用材料一致.
5.3 总述
5.3.1 排水线路安装前应确定排或连接点的现有标高.承包商应核实即将安装的排水线路可向这些排水点或连接点正向流动.
5.3.2 排水线路的上游端应使用供货商提供的适宜的端盖关闭.
5.3.3 地球织物（Geotextiles）不得在排水设施中使用.
5.3.4 穿孔排水线路将用于果岭、发球台和沙坑障碍区域.其它区域使用坚实的排水线路.
5.4 开挖、挖沟、嵌入和回填
5.4.1 为保证人员安全，应按照现行规定制作必要的挡板和支柱.
5.4.2 沟堑开挖为明挖式，且沟堑宽度应适于于放置排水线路，并可保证人员安全.
5.4.3 排沟堑开挖出的合适多余物料，如不用于回填可用作填充物料.
5.4.4 安装在果岭、发球台和障碍外的排线路应遵照制造商关于开挖、嵌入和回填的建议.
5.4.5 全部穿孔排水线路沟的堤岸应尽可能垂直，并应注意不要过度开挖.在完工前，任何位置敞开放置的路沟的长度不得大于规定或授权的长
度.
5.4.6 开挖和回填进行时应使得任何时候能够排.沟堑中聚积的水应用泵或其它认可的清除，以保护施工合理进行.
5.4.7 除平面图中另有规定，穿孔排水线路应放置于冲洗过的5厘米的细砾毯.
5.4.8 排水线路的嵌入材料不需要密实.
5.5 地下障碍物
承包商如在施工过程中遇到地下障碍物，影响规定排水系统的政党安装，应停止施工，立即通知业主.
5.6 沙砾回填的穿孔排水线路
参见特色建筑建设部分的相关章节.
5.7 坚硬的（无穿孔）排水线路
5.7.1 坚硬排水线路始自果岭轻击区表面、发球台表面或障碍洞边缘，延伸至公开处或最近的低点位连接处，或按照高尔夫球场设计人的指令
放置，且必须与排水点保持至少1%的坡度.
5.7.2 当坚实排水线路为开放的，其最后2米线路被引至表面，则线路应为坚硬的钢管，以防止维修时破损.端面应切割为角，以便函与周围坡
度和与之连接的金属布或金属闸门吻合，防止动物进入.全部管件和配件均应出自同一管道制造商.
5.7.3 坚实排水线路应按照制造商的建筑及维护原则安装.
5.7.4 如果可行，坚实排水系统线路上方应至沙有50厘米（五十）覆盖，以防止维修设备运行损坏管道.
5.7.5 坚实排水线路的规格见设计图或根据指令.
5.8 暗沟
5.8.1 暗沟施工深度应为65厘米，宽度为20厘米，或根据指令.暗沟底部坡度应减小为平缓统一的等级，最小坡度为1%，以便排水流连续稳定.
暗沟应与一排水线路相连.
5.8.2 当沟堑和堆放物料被清除，且沟堑满足了上述要求后，沟堑需回填5厘米的冲洗过的细砾（直径为6-7毫米）排水线路应在最后分级祭高5
厘米的范围内放置，并回填冲洗过的细砾.冲洗过的细砾将由5厘米的粗沙层（直径为1-2毫米）覆盖.粗沙层应平缓倾斜，并同周边最后分级保
持一致.
5.8.3 如暗沟上需覆盖草坪，则草坪应为无土栽培的，细砾和粗沙应被高速至草坪允许的厚度，以便草坪可与周边最后分级恰当地结合成一整
体.
5.9 草地
5.9.1 全部草地、草地障碍洞或多草一洼地在最低点位有8“内嵌排水入口.一些草地外观需要多路入口.
5.9.2 每一入口周围均有一半径为3米的5%的斜坡，以保证排水系统正向流动.
5.9.3 入口应与坚硬排水系统相连.位于草地外观的坚实排水系统，管道上方需至少有50厘米的密实覆盖层，以防止设备维护造成管道破损.
5.10 低点位（L.P.）
5.10.1在草皮铺设和生长过程中，8“内嵌排水的P.V.C.升管将至少延伸至最后（GRADE）标高之上50，并由堆瓦和仅限于使用带支撑的安全过
滤布的冲蚀保护层包围，以防止土壤进入沙砾集水池和升管.
5.10.2 草坪长成后回填的瓦砾应清除升管被切割至适当的水平，并安装8“内嵌排水系统.使用粗沙代替瓦砾，回填至最后标高.
5.11 排水井
5.11.1 排水井位置由业主确定.排水井的长宽各1米，深度为2米.
5.11.2 进入排水井的排水管道应在排水设计图上显示的转化标高处插入排水井中心.球座安放到排管末端.球座的末端均有部分与穿孔排水管道
相连.排水管道的一个端面几乎直接指向井底.排水管道的另一个端面垂直指向上方，且在排水井顶部的最终标高处停止，并有一蓖格入口作为
端帽.
5.11.3 排水井随后用特色部分施工中使用的瓦砾回填至适当的地基标高.
5.11.4 瓦砾用过滤布覆盖，并用适当的物料回填排水井.
5.12 工程及财产的保护
5.12.1承包商应采取一切必要措施保护本部分工程区域外的现有树木植物和财产免损坏.
5.13 最终验收
全部排水系统在最终验收时应无任何泥沙、碎石或其它障碍的堆积.
第六部分 外观施工
6.1 工程范围
计划书关于本部分的工作范围包括为完成高尔夫球场外观施工提供全部材料、人力和设备.
6.2 材料

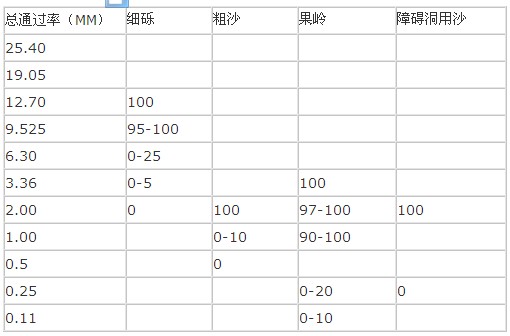

6.2.1 用于高尔夫球场施工的沙石和碎石应冲洗过，并符合以下1993年修改过的美国高尔夫球协会关于“高级”过滤的方针.
总通过率（%）
果岭用沙的附加方针
总孔积率:： 35-55
无毛管孔积率： 15-25%
密度： 1.2-1.6g/cc
40厘米含水百分率： 12-24%
6.2.2 南科达他州芦苇、莎草和草炭，草炭或其他同等物料将用作有机物，并在施工全过程被粉磨搅拌，质量和质地均匀.承包商应书面保证全
部所需的草炭或有机物均取自同一苗床或来源相同.草地混合物中采用有机物的总原则为，有机物中碳氮比应小于30：1以保证氮不被草根过多
固化.另一总原则为最终果岭混合物中有机物的重量应占1%.
6.2.3 果岭用沙混全物的万分应根据合格的土壤检测实验室的物理实验分析确定.土壤检测实验室推荐使用的配料规则必须遵守，其奖在现场混
合前检查每一成分.全部物料将在铺有沥青的中心位置混合搅拌，土壤检测实验室将在铺设前对最终混合物确认.如最终混合物未能满足土壤检
测实验室的要求，则需要进一步修改.土壤检测实验室对果岭用沙混合物的初次确认不免除承包商在项目全过程中维持混合物比例的责任.高尔
夫球场设计人保留随时检查物料的权利.
6.2.4 果岭建设中沙石渗透检测应遵循以下规则：
此检测程序包括：首先在土壤实验混炼捣碎机捣实一大砂石渗透实验样品（圆筒直径10.1厘米，深30.4厘米）.样品以3KG/平方厘米振捣16下，
然后测量水在样品中的渗透率（实际测量是液压传导的）.良好的沙石渗透率为每小时75毫米，渗透率每小时500毫米或不足此值则说明其为劣
质沙石.初次测量后，样品被再次振捣，振捣力为正常值的3倍，并再次检测渗透率.第二次振捣引起的沙石渗透率的相对变化可识别出哪些沙石
将在进一步振捣中受到影响（粒度、内部结构），哪些沙石机械性弱，成为更细的颗粒.具有锋利角度的沙石颗粒在二次振捣时相互问更紧密结
合，使渗透能力下降.两次振捣中渗透率的明显下降预示沙石质量可疑.
这些渗透率的测量值是草皮生长前的现场期望值，一般高于现场实际指标.根茎产生的有机物聚集物及含尘风力在一段时间过后均会大幅度降低
现场渗透率.
6.2.5 用于球穴和发球台施工的物料应为沙石和冲洗过的细砾，需采自同一
源头.
6.2.6 障碍物用沙应干净坚硬的、钝角的硅石颗粒，应尽可能洁白无碎石.应在采购前应将样品提交高尔夫球场设计人确认.
6.2.7 在施工开始前建议建设至少10平方米小型实验障碍洞（实体模型），每障碍洞的沙石将被用作障碍洞沙石的现场实验检测.
6.2.8 外观施工中采用的物料来源如下：
果岭用沙-待定
发球台用沙-待定
障碍洞用沙-待定
冲洗过的细砾-待定
堵塞用物料-待定
6.2.9 美国高尔夫协会（USGA）准则使用美国材料实验协会（ASTM）的以下实验草案，仅供参考：
ASTMD854-83标准“土壤比重标准实验方法”
ASTM标准方法D422-63“土壤粒度分析标准实验方法”
ASTM D2974-87标准“草炭和有机土壤的湿度、灰份和有机物标准实验方法”
ASTM C-88-90“使用钠盐和镁盐对骨料稳定性标准实验方法”
ASTM C-131-89“洛杉矶机器厂对小颗粒粗骨料磨损和碰撞的抗剥蚀标准实验方法”
6.3 果岭建设
6.3.1 果岭详图目的在于为承包商提供果岭混合物的规格、形状及计划标高等特点.这些图纸可作为施工指南，且高尔夫球场设计人将在现场指
导中对此进行补充.土坡和果岭表面的表面排水将在图纸中描述或由高尔夫设计人在现场指导.根据定义，果岭表面应包括果岭及其边缘.
6.3.2 高尔夫球场设计人在最终成型将对果岭全部初步坡度进行检查和确认.
6.3.3 果岭需要成型，以便其线条和坡度与周围自然轮廓和谐统一.小丘和洼地应根据图纸或高尔夫球场设计人的指导，使其呈平缓的曲线.周
围小丘的隆起部分或坡度应与球洞轻击区表面平缓融合.果岭轮廓初步呈现后，小型推土机如Caterpillar D3、John Deere350或450，或其它类
似设备将功赎罪用来沿着周围小丘或沙丘障碍完成果岭的最终轮廓线.在此，带有3向“Gannon”附件或其它适宜附件挑战型 农用拖拉机如4WD
ford 345D用来将全部已成型的外观为更平缓均匀的坡度.小丘和轻击区的规模、外形或坡度如需要调节来增加实用发型中美观，应由高尔夫球
场设计人来修改.
6.3.4 全部果岭应按照要求均匀密实.
6.3.5 果岭成型后，需经高尔夫球场设计人的确认.承包商根据果岭 详图或高尔夫球设计人的指令，在球洞周围和果岭内的一些点位立桩分级.
果岭施工全过程均需保留这些坡度桩.高尔夫球场设计人验收坡度桩后，取心芯开始.取芯可清除果岭内部所有多余的土壤，使其地基达到正确
的标高.取芯所得的多作土壤按高尔夫球场设计人的指令处置.地基必须合理放坡，以便将水排入地下排水管道系统.地基轮廓应与所计划的最终
坡度保持一致，允许误差为±25MM.地基的施工高度应为计划的最终标高的45厘米以下（如需要填缝层）并充分捣实，以防止未来沉降，造成轻
击区表面储水处下降.
6.3.6 特别需要指出地基以上物料层包括10厘米碎石、5厘米粗沙填缝层（如有必要）和30厘米的密实的沙石混合物料.沉降后，总深度达45厘
米（不包括填缝层为40厘米）.承包商在设计时必须考虑物料密实对上述厚度的影响.
6.3.7 高尔夫球场设计人仅在果岭地基被捣实和细分，全部泥块和直径25毫米以上的物料块被清除后，对果岭排水设施的安装进行最终验收.要
达此条件，可能需要人工扒动.
6.3.8 10mil或稍厚的塑料层将沿果岭周界线垂直铺设，以防止水分在果岭沙石混合物和周围区域间毛细管流动.
6.3.9 排水线路布置图和排水线路安装图参见施工详图.
6.3.10 根据设计图或高尔夫球场设计人的指令，排水线路的位置沿球洞的垂直边缘，地表水注入果岭内部消失，线路沟间距不超过6米.如有可
能，排水线路应与地表水流垂直铺设.排水线路沟至少25厘米宽，25厘米深，并切入果岭地基.线路沟底部应清洁、平坦，坡度均匀，且全部松
散物料均被子清除.全部开挖出的物料均将从此清除，并根据指令均匀撒在果岭 后坡.完成此作业需要的手工操作.线路沟阻碍水流入沟内的沟
唇.线路沟底部铺设5厘米冲洗过的细砾层，排水线路既铺设在此之上，因此排水线路至少有1%的下降.全部排水线路的上端均在距果岭表面1米
处设有一弯头和端帽等.安装过程中，此连接点开中处有端帽覆盖.此布置可使排水线路阻塞后容易疏通.线路沟用相同的碎石填至地基水平.
6.3.11 每一果岭排水系统均匀与坚实排线路相连.
6.3.12 在果岭地基上完全按照设计图均匀铺设10厘米的冲洗过的细砾层（直径6-7毫米），以便果岭最终坡度形状准确无误.为不改变设计外观
，承包商应严格按照地基轮廓铺设碎石.坡度桩将在球洞内和排水线路沟两侧安置，以维持计划的轮廓，并保证重型设备不损坏排线路.为保证
更高的精确率，桩柱上标有正确的碎石深度和果岭沙石混合物深度.
6.3.13 在完成排水线路和碎石层铺设的施工时，应特别注意施工进度，以保证线路沟开挖、排水线路铺设和碎石层的铺设在同一工作是内完成
，从而无任何排水线路或线路沟在恶劣天气时处于露天状态.
6.3.14 为防止果岭沙石混合物流入细砾层，建议此两物料层粒度允许的最大直径误差为5-7倍以内.如直径误差超过直径的5-7倍，则在10厘米
厚的细砾层上铺设5厘米的清洗过的粗沙（直径1-2毫米，即填实层）.承包商在碎石层上喷洒此粗沙层的方法由高尔夫球场院设计人决定.承包
商将根据“基础层”的需要调整地基.
6.3.15 如有必要，粗沙层铺设并验收后应立即在此之上铺设果岭沙石混合物料层，最小密实统一深度为30厘米.
6.3.16 果岭沙石混合物料所需成分必须在某一位置充分混合搅拌后，运至果岭并卸入填实层或碎石层.混合物料不得含有任何根茎、枯枝、石
块和其它有害物料，以满足高尔夫球场院设计人的要求.混合物料也许有必要筛选和搅拌，以达到作为细粉混合物料的要求.
6.3.17 如沙石混合物料由卡车运至果岭，其边缘应加以保护，以防被压实或压出车辙.卡车不得在果岭表面区域返回.如有可能，建议卡车由果
岭后部或侧面运送物料.
6.3.18 松散卸出的沙石混合物料由一履带机喷撒，其履带压力不大于CaterpillarD3、KOMATSU 30P或其它同等机械，或4WD 345D FORD拖拉机.
果岭沙石混合物料以机器最小运转能力喷洒.机器不得在基础物料上直接操作.
6.3.19 喷洒沙石混合物料时要特别注意防止对任何基础层或轻声击区表面外观的影响.
6.3.20 果岭沙石混合物料在喷洒全过程中应确保无根茎、土块和碎石.
6.3.21 当沙石混合物料的放置达到其全部深度时，果岭及其边缘需要饱含水分.可能存水的洼地将被填充并耙平缓，以便同果岭或其边缘的总
体外形一致.果岭周围不得有任何高脊、洼地或不适当的标高混合.沙石混合物料的浓度需要复验，可根据需要增加果岭沙石混合物料.承包商有
责任保证整个果岭上最小密实的沙石混合物料浓度为30厘米.
6.3.22 为使果岭设施达到一令人满意的最终标高，需要使用不同的方法和调和.大部分作业预计将使用小型推土机、带有适当配件的农用拖拉
机.另外，为通过最终验收证书的取得还需要配备有刀具箱和钢拖垫的JOHNDEERE“沙丘障碍耙”和相应调和和适当的手工作业.
6.3.23 高尔夫球场设计人可能会要求附加的果岭沙石混合物料，以强调果岭的特征.
6.3.24 果岭如不立即栽种，需适当加以覆盖，以防止污染沙石混合物料.覆盖物的四周应妥善处理，以防止土壤进入覆盖物下.果岭内的一些区
域容易遭受土壤侵蚀和风暴的侵害，应采取适当的方法和措施加以防范，如“土壤源法”和沙包法、侵蚀侵蚀防护栏法、分水沟法等.
6.4 发球台施工
6.4.1 设计图中绘制的全部发球器的位置、规格和外形为承包商提供了所建项目的位置和其它特征.
6.4.2 为表面排水，发球处稍有倾斜（不超过1%）倾斜的方向视周边地形的特点和运输流量而定，或根据高尔夫球场设计人的指令.
6.4.3 全部发球台的地基应减缓坡度，以使其表面平坦、均匀无洼地或凹穴.
6.4.4 发球器的最终高度可不同于设计高度，但发球台的表面应用耙子仔细耙，以使其平坦无洼地或凹凸，并与周边坡度均匀融合.
6.4.5 发球处表面应为一明确定义的平坦区域.
6.4.6 发球处应成形，以便其线路和坡度同周围轮廓特征和谐统一.高尔夫球场设计人保留在必要时变更任何发球器施工的权利，以改进这些外
形的设计.
6.4.7 发球台设施的全部区域应按规定均匀捣实.
6.4.8 除高尔夫球场设计人另有规定，全部发球处坡度应放缓，以便同周围轮廓和谐统一，并允许平坦球道割草机割草.
6.4.9 发球台地基应建设标高为计划最终坡度的30厘米下.地基应充分捣实，以防未来沉降造成发球处表面低洼处积水.特别指出，地基之上的
物料层为30厘米的沙石混合物料，沉降后的总深度为30厘米.承包商在设计其工程量时应考虑物料密实对上述厚度的影响.
6.4.10 每一发球处均有直径10厘米的排水线路.排水线路置入至少25厘米宽，25厘米深的线路沟内.除另有规定，线路沟位于每一发球处表面的
周界线附近，内部间距不超过5米.全部发还需处地基区域向排水线路倾斜.线路沟回填5厘米冲洗过的细砾（直径6-7毫米）.在最小下降值为1%
的基础上铺设排水线，并回填5厘米冲洗过的细砾.如有必要，冲洗过的细砾由5厘米厚的粗沙层覆盖（直径1-2毫米），以防止沙石混合物料进
入细砾层.
6.4.11 每一发球处排水系统均与坚实排水线路连接.
6.5 沙池障碍建设施工
6.5.1 设计图中绘制的全部沙池障碍的位置、规格和外形为承包商提供了所建项目的位置和其它特征.全部沙池障碍的外形由高尔夫球场建筑师
定位并确认.
6.5.2 沙池障碍开挖的设计坡度预示了沙池的最终坡度.承包商负责适当调整沙池障碍基础以适应沙石层.全部沙池障碍周围需有坚固的垂直边
缘.承包商应将地基以下15厘米深的范围内的通称直径在15厘米或以的岩石清除.
6.5.3 沙池障碍应成形，以便其边缘和坡度同周围轮廓特征和谐统一.高尔夫球设计人保留在必要时变更任何沙池障碍的权利，以改进这些外形
的设计.
6.5.4 沙池障碍的辅助切削、排水、成边、清理和沙石放置均在草坪长成后进行，土壤冲入障碍内的可能性完全被消除.为在草坪长成前适应沙
池障碍排水，排水线路应始自每一沙池障碍的最低点，并与坚实排水系统连接.沙池障碍最低点的穿孔排水线路应朝上，坡度1米以上处有端帽
，进入碎石堆成的集水池，并有适当的侵蚀防护包围，如但不限于加固的安全过滤布.障碍洞中现有的排水线路的深度要充足，以保证草坪长成
后穿孔排水线路沿正向坡度安装.
6.5.5 池障碍底部将被切削为凹面，从而使表面排水自沙池障碍或障碍洞边缘排出.注意沙池障碍不要过于陡峭（1：1），以便保持沙土.承包
商应特别注意根据设计图或高尔夫球场建筑师的要求，保护沙池障碍中外观自然的线条.高尔夫球设计人享有骊全部沙池障碍中小丘、突出部分
和轮廓的造型进行艺术和美学处理的权利.这些作业一般由机器实施后，根据高尔夫球场设计人的要求由手工作业完成.
6.5.6 草坪长成后，全部沙池障碍的轮廓由高尔夫球场设计人定位和确认.
6.6 沙池障碍内沙石放置
6.6.1 沙池障碍设计坡度预示着沙石的最终坡度.沙池障碍的地基应与设计图中的最终坡度平行.沙池障碍的面部应有一5厘米的“唇边”.
6.6.2 沙池障碍底部将被切削为凹面，从而使表面排水自沙池障碍或障碍洞边缘排出.注意沙池障碍不要过于陡峭，以容纳沙石.全部沙池轮廓
均由高尔夫球场设计人确定.这些作业一般由机器实施后，根据高尔夫球场设计人的要求由手工作业完成.
6.6.3 沙石被撒入沙池障碍前，在障碍面周围（果岭侧）切削出一20厘米的竖唇边，并在障碍洞的后边缘侧切削出一15厘米的唇边.全部沙井均
需要坚实的垂直边缘.成边作业的同时，沙池障碍底部也应成形并清除杂草和碎石，从而全部区域排水与排水线路连接.地基表面或嵌入地基的
通称直径在5厘米或以上的岩石应被清除.
6.6.4 排水线路布置图和排水线路安装图参见设计图中的施工详图.
6.6.5 每一沙土障碍均包含直径10厘米的排水线路.管道置入至少25厘米宽，25厘米深的沟内.管道沟需要定位，以便沙池障碍区域全部向其倾
斜.管道沟底部铺设5厘米的冲洗过的碎石层.在最小下降值为1%的基础上铺设瓦线.管道沟地基5厘米内填充相同的碎石.如有必要，为防止井沙
进入细砾层，冲洗过的细砾由5厘米厚的粗沙层覆盖（直径1-2毫米）.
6.6.6 沙石将通过对完工工程无损害的设备和方法置入沙池障碍内.
6.6.7沙池障碍需要放置厘米的合格沙.沙石的最终捣实深度为15厘米.
6.7 湖区和水文外观
6.7.1 高尔夫球场设计人将确认湖区和水文外观边缘的布置.
6.7.2 湖区和水文外观均按设计图标注的深度和坡度放坡.
6.7.3湖底应尽可能水平，且无碎石.
6.7.4湖区如使用衬套，则湖底地基应清洁平坦，高度无突变，并无断列的岩石.所有岩石层应被覆盖超过5厘米大的岩石应被清除.如有必要，
承包商应使用清洁土壤，如无纺材料8OZ/YD2，以保证地基清洁，从而使湖衬套免遭破坏.
6.7.5如在湖区或水文外观区域开挖出不适用的土壤，其应被合理放置入合适的填充物内，如山丘，以免影响排水和灌溉系统的安装.不适用的
土壤将由合格的填充物料覆盖，厚度至少为50厘米.
6.7.6进入湖区的全部排水系统、电源、控制电缆和灌溉管道将在水下进入，并有防水密封.
6.7.7根据项目工程师的建议，排水管道可置于塑料衬套下，以减缓地基水压和空气压力.
6.7.8湖边及水文外观边缘工程开始前，需进行部分实验.测试部分合格确认后方可进行高尔夫球场的安装.测试部分的条件应贯穿于工程全过程
，并作为合格的最标准.
6.7.9湖边及水文外观边缘工程使用的喷射水泥应用SCOFIELD LITHOCHROME CHEMSTAIN着色.在最终使用权前，业主和高尔夫球设计人应审定该
产品的测试样品.
6.8假山
假山景观的确切设计和规格应在施工前提交业主、项目工程师和高尔夫球场设计人审查确认.
6.9工程保护
承包商独自承担采用适当方法保护工程的责任.
6.10最终验收
全部作业区域应恢复其原始状态，并经高尔夫球场设计人确认.
第七部分 灌溉
7.1工作范围
本部分涉及的工作包括：安装灌溉系统所需的所有材料、人力和设备的配备规范，并略述了灌溉设计人的职责.
7.2灌溉设计人的职责
7.2.1灌溉系统和灌溉泵站的所有灌溉计划、技术规范和建设文件都是灌溉设计人的单独职责.
7.2.2灌溉设计人应该单独负责场地中的喷嘴定位，并做出必要的场地调整.
7.2.3灌溉设计人应定期进行现场勘测，以此来检验和核准灌溉系统的安装情况.
7.2.4场地辅助设施、阀箱和泵站的位置应由灌溉设计人和高尔夫球场设计人协商而定.
7.3灌溉计划
7.3.1承包商应该提供完成计划和此处说明的项目所必需的所有劳动力、工具、机械、装置和工序.
7.3.2灌溉计划人微言轻安装批南，所有尺寸均为近似值.管道、阀、控制设备、泵站、引水闸门连接等的间隔和定位仅为概略，不能理解为精
确的.承包商应验证尺寸并奖任何偏差向业主和灌溉设计人报告.
7.3.3承包商负责核实计划中述及设备的数量和尺寸.图例中未述及的设备均应由承包商决定并提供.任何不一致应提起业主和灌溉设计人的注意
.
7.4概述
灌溉承包商负责取得所有可能适用于此项目的执业执照、许可证以及协作机构的检查.
7.5灌溉安装
7.5.1在某高尔夫球洞开始灌溉安装之前，高尔夫球场设计人应该核准整个高尔夫球洞的造型.
7.5.2开始挖沟之前，应该由合适的机构将所有的地下设施进行定位并做适当的标注.
7.5.3沿灌溉线不允许有多石土壤、含岩石污染物的土路或者有沉降差异的地区.
7.5.4在高尔夫球场的任何设施下方不能设置灌溉线或电线.
7.5.5灌溉承包商应将所有工作区域恢复到高尔夫球场设计人所核准的最初状态.
7.6辅助设施
业主可以选择灌溉承包商，使用权之结合高尔夫球场的灌溉工程为下列辅助设施铺设必要的电线和管线：
1． 休息室
2． 休息区
3． 喷嘴式饮水器
4． 快餐厅
5． 电话通信线路
7.8最终核准
在种草之前，任何高尔夫球洞的灌溉系统都应充分检验、完全自动化并由灌溉设计人验收.
第八部分 车道
8.1工作范围
本节规范包括的工作为安装车道所需用的所有材料、劳力和设备的提供，如平面图和施工细节所示.
8.2材料
8.2.1如果选择沥青人微言轻车道的材料，车道需有一个5厘米顶层，最厚为1厘米的中层路基，基层为10厘米二级压实填料，粗糙底层最大为20
毫米.
8.2.2如果选择水泥作为车道的材料，应为B级最大5袋装水泥混合，12厘米塌陷，3000磅/英尺平方，表面粗糙裂开.
8.2.3填料路基应为2级，95%压实（按照ASTMD1557检验协议）.
8.2.4在开始修筑高尔夫球场的车道以前，应修筑一段车道供检测.检测路段经业主和高尔夫球场建筑师验收后，可以开始修筑高尔夫球场的车
道.在施工过程中应遵循检测段的验收条件，该条件应人微言轻验收的最低标准.
8.3定位
平面图显示了车道的总体位置.高尔夫球场设计人应协助场内车道的精确定位.
8.4概述
8.4.1当路基挖土达到一定深度以后，路基土壤和材料应压实到95%（按照ASTM1557检验协议），或者遵循项目工程师的建议.
8.4.2在开始铺设水泥以前，路基和断面应保持适宜的湿度.
8.4.3在项目工程师认为天气条件会妨碍水泥铺设和固结时，不应铺设水泥.
8.4.4在铺设后的水泥养护过程中，承包商应使用适当的方法防止水泥过快或过度干化，这些方法包括但不限于使用“塑料覆盖层”或经常浇水
.
8.4.5在使用以前水泥应适当养护.
8.4.6如果有压实实验报告表明，28天的样本低于要求强度，该水泥应视为缺陷品.检测泥芯、维修、清除和替换缺陷水泥的费用就由承包商支
付.
8.5车道
8.5.1除非另有规定，高尔夫球场的所有车道在道路加宽区域为4米宽，其余区域内的标准宽度为2.5米.
8.5.2已修筑的车道的损坏应由承包商免费为业主迅速并彻底修复.
8.5.3现存路基上车道表面层的厚度应为10毫米到25毫米.
8.5.4车道上所有弯曲度较大的路段应向内倾斜.
8.5.5车道的路基应调节以改变不美观或不理想的情况.
8.5.6所有车道路面或相邻的路基的铺设应避免有沉积或聚集的水.承包商应免费为业主纠正所有不足.混凝土表面的最小跨越坡度应为2%.
8.5.7所有的水泥区域应成型.带有水泥路缘的区域，路缘和车道应整体浇筑.
8.5.8在铺设沥青时不能使用滑模施工法或滑板式铺路机.可以使用自推进铺路机.
8.5.9在最后用天然沙土铺路前应定位并修筑车道以免污染表土层.在修筑并充分养护车道的同时，应将表土运进并在车道边拌合.对任何由于沙
土铺路给车道带来的损害，承包商应免费为业主及时彻底地修复.
8.5.10高尔夫球的设计人应给出铺设车道的指导.如果车道恰巧在土坡上应向上坡方向轻微倾斜.这样会形成一个低洼地，其中有U型.
8.5.11果岭及发球台邻近的车道应有路缘.
8.6人行道
人行道应宽1.3，与车道结构近似并用3厘米厚的胶化沥青覆盖.胶化沥青的颜色应由高尔夫球场设计人检验通过.
8.7施工保护
使用适宜的方法保护完工的工程是承包商的单独责任.承包商使用车道修建后续工程并不能解脱其对工程的责任.
8.8最终通过
在车道的最后验收以前，应由业主、项目工程师和承包商检查.不符合规范的区域不予接收.
果岭用沙的附加方针
总孔积率:： 35-55
无毛管孔积率： 15-25%
密度： 1.2-1.6g/cc
40厘米含水百分率： 12-24%
6.2.2 南科达他州芦苇、莎草和草炭，草炭或其他同等物料将用作有机物，并在施工全过程被粉磨搅拌，质量和质地均匀.承包商应书面保证全
部所需的草炭或有机物均取自同一苗床或来源相同.草地混合物中采用有机物的总原则为，有机物中碳氮比应小于30：1以保证氮不被草根过多
固化.另一总原则为最终果岭混合物中有机物的重量应占1%.
6.2.3 果岭用沙混全物的万分应根据合格的土壤检测实验室的物理实验分析确定.土壤检测实验室推荐使用的配料规则必须遵守，其奖在现场混
合前检查每一成分.全部物料将在铺有沥青的中心位置混合搅拌，土壤检测实验室将在铺设前对最终混合物确认.如最终混合物未能满足土壤检
测实验室的要求，则需要进一步修改.土壤检测实验室对果岭用沙混合物的初次确认不免除承包商在项目全过程中维持混合物比例的责任.高尔
夫球场设计人保留随时检查物料的权利.
6.2.4 果岭建设中沙石渗透检测应遵循以下规则：
此检测程序包括：首先在土壤实验混炼捣碎机捣实一大砂石渗透实验样品（圆筒直径10.1厘米，深30.4厘米）.样品以3KG/平方厘米振捣16下，
然后测量水在样品中的渗透率（实际测量是液压传导的）.良好的沙石渗透率为每小时75毫米，渗透率每小时500毫米或不足此值则说明其为劣
质沙石.初次测量后，样品被再次振捣，振捣力为正常值的3倍，并再次检测渗透率.第二次振捣引起的沙石渗透率的相对变化可识别出哪些沙石
将在进一步振捣中受到影响（粒度、内部结构），哪些沙石机械性弱，成为更细的颗粒.具有锋利角度的沙石颗粒在二次振捣时相互问更紧密结
合，使渗透能力下降.两次振捣中渗透率的明显下降预示沙石质量可疑.
这些渗透率的测量值是草皮生长前的现场期望值，一般高于现场实际指标.根茎产生的有机物聚集物及含尘风力在一段时间过后均会大幅度降低
现场渗透率.
6.2.5 用于球穴和发球台施工的物料应为沙石和冲洗过的细砾，需采自同一
源头.
6.2.6 障碍物用沙应干净坚硬的、钝角的硅石颗粒，应尽可能洁白无碎石.应在采购前应将样品提交高尔夫球场设计人确认.
6.2.7 在施工开始前建议建设至少10平方米小型实验障碍洞（实体模型），每障碍洞的沙石将被用作障碍洞沙石的现场实验检测.
6.2.8 外观施工中采用的物料来源如下：
果岭用沙-待定
发球台用沙-待定
障碍洞用沙-待定
冲洗过的细砾-待定
堵塞用物料-待定
6.2.9 美国高尔夫协会（USGA）准则使用美国材料实验协会（ASTM）的以下实验草案，仅供参考：
ASTMD854-83标准“土壤比重标准实验方法”
ASTM标准方法D422-63“土壤粒度分析标准实验方法”
ASTM D2974-87标准“草炭和有机土壤的湿度、灰份和有机物标准实验方法”
ASTM C-88-90“使用钠盐和镁盐对骨料稳定性标准实验方法”
ASTM C-131-89“洛杉矶机器厂对小颗粒粗骨料磨损和碰撞的抗剥蚀标准实验方法”
6.3 果岭建设
6.3.1 果岭详图目的在于为承包商提供果岭混合物的规格、形状及计划标高等特点.这些图纸可作为施工指南，且高尔夫球场设计人将在现场指
导中对此进行补充.土坡和果岭表面的表面排水将在图纸中描述或由高尔夫设计人在现场指导.根据定义，果岭表面应包括果岭及其边缘.
6.3.2 高尔夫球场设计人在最终成型将对果岭全部初步坡度进行检查和确认.
6.3.3 果岭需要成型，以便其线条和坡度与周围自然轮廓和谐统一.小丘和洼地应根据图纸或高尔夫球场设计人的指导，使其呈平缓的曲线.周
围小丘的隆起部分或坡度应与球洞轻击区表面平缓融合.果岭轮廓初步呈现后，小型推土机如Caterpillar D3、John Deere350或450，或其它类
似设备将功赎罪用来沿着周围小丘或沙丘障碍完成果岭的最终轮廓线.在此，带有3向“Gannon”附件或其它适宜附件挑战型 农用拖拉机如4WD
ford 345D用来将全部已成型的外观为更平缓均匀的坡度.小丘和轻击区的规模、外形或坡度如需要调节来增加实用发型中美观，应由高尔夫球
场设计人来修改.
6.3.4 全部果岭应按照要求均匀密实.
6.3.5 果岭成型后，需经高尔夫球场设计人的确认.承包商根据果岭 详图或高尔夫球设计人的指令，在球洞周围和果岭内的一些点位立桩分级.
果岭施工全过程均需保留这些坡度桩.高尔夫球场设计人验收坡度桩后，取心芯开始.取芯可清除果岭内部所有多余的土壤，使其地基达到正确
的标高.取芯所得的多作土壤按高尔夫球场设计人的指令处置.地基必须合理放坡，以便将水排入地下排水管道系统.地基轮廓应与所计划的最终
坡度保持一致，允许误差为±25MM.地基的施工高度应为计划的最终标高的45厘米以下（如需要填缝层）并充分捣实，以防止未来沉降，造成轻
击区表面储水处下降.
6.3.6 特别需要指出地基以上物料层包括10厘米碎石、5厘米粗沙填缝层（如有必要）和30厘米的密实的沙石混合物料.沉降后，总深度达45厘
米（不包括填缝层为40厘米）.承包商在设计时必须考虑物料密实对上述厚度的影响.
6.3.7 高尔夫球场设计人仅在果岭地基被捣实和细分，全部泥块和直径25毫米以上的物料块被清除后，对果岭排水设施的安装进行最终验收.要
达此条件，可能需要人工扒动.
6.3.8 10mil或稍厚的塑料层将沿果岭周界线垂直铺设，以防止水分在果岭沙石混合物和周围区域间毛细管流动.
6.3.9 排水线路布置图和排水线路安装图参见施工详图.
6.3.10 根据设计图或高尔夫球场设计人的指令，排水线路的位置沿球洞的垂直边缘，地表水注入果岭内部消失，线路沟间距不超过6米.如有可
能，排水线路应与地表水流垂直铺设.排水线路沟至少25厘米宽，25厘米深，并切入果岭地基.线路沟底部应清洁、平坦，坡度均匀，且全部松
散物料均被子清除.全部开挖出的物料均将从此清除，并根据指令均匀撒在果岭 后坡.完成此作业需要的手工操作.线路沟阻碍水流入沟内的沟
唇.线路沟底部铺设5厘米冲洗过的细砾层，排水线路既铺设在此之上，因此排水线路至少有1%的下降.全部排水线路的上端均在距果岭表面1米
处设有一弯头和端帽等.安装过程中，此连接点开中处有端帽覆盖.此布置可使排水线路阻塞后容易疏通.线路沟用相同的碎石填至地基水平.
6.3.11 每一果岭排水系统均匀与坚实排线路相连.
6.3.12 在果岭地基上完全按照设计图均匀铺设10厘米的冲洗过的细砾层（直径6-7毫米），以便果岭最终坡度形状准确无误.为不改变设计外观
，承包商应严格按照地基轮廓铺设碎石.坡度桩将在球洞内和排水线路沟两侧安置，以维持计划的轮廓，并保证重型设备不损坏排线路.为保证
更高的精确率，桩柱上标有正确的碎石深度和果岭沙石混合物深度.
6.3.13 在完成排水线路和碎石层铺设的施工时，应特别注意施工进度，以保证线路沟开挖、排水线路铺设和碎石层的铺设在同一工作是内完成
，从而无任何排水线路或线路沟在恶劣天气时处于露天状态.
6.3.14 为防止果岭沙石混合物流入细砾层，建议此两物料层粒度允许的最大直径误差为5-7倍以内.如直径误差超过直径的5-7倍，则在10厘米
厚的细砾层上铺设5厘米的清洗过的粗沙（直径1-2毫米，即填实层）.承包商在碎石层上喷洒此粗沙层的方法由高尔夫球场院设计人决定.承包
商将根据“基础层”的需要调整地基.
6.3.15 如有必要，粗沙层铺设并验收后应立即在此之上铺设果岭沙石混合物料层，最小密实统一深度为30厘米.
6.3.16 果岭沙石混合物料所需成分必须在某一位置充分混合搅拌后，运至果岭并卸入填实层或碎石层.混合物料不得含有任何根茎、枯枝、石
块和其它有害物料，以满足高尔夫球场院设计人的要求.混合物料也许有必要筛选和搅拌，以达到作为细粉混合物料的要求.
6.3.17 如沙石混合物料由卡车运至果岭，其边缘应加以保护，以防被压实或压出车辙.卡车不得在果岭表面区域返回.如有可能，建议卡车由果
岭后部或侧面运送物料.
6.3.18 松散卸出的沙石混合物料由一履带机喷撒，其履带压力不大于CaterpillarD3、KOMATSU 30P或其它同等机械，或4WD 345D FORD拖拉机.
果岭沙石混合物料以机器最小运转能力喷洒.机器不得在基础物料上直接操作.
6.3.19 喷洒沙石混合物料时要特别注意防止对任何基础层或轻声击区表面外观的影响.
6.3.20 果岭沙石混合物料在喷洒全过程中应确保无根茎、土块和碎石.
6.3.21 当沙石混合物料的放置达到其全部深度时，果岭及其边缘需要饱含水分.可能存水的洼地将被填充并耙平缓，以便同果岭或其边缘的总
体外形一致.果岭周围不得有任何高脊、洼地或不适当的标高混合.沙石混合物料的浓度需要复验，可根据需要增加果岭沙石混合物料.承包商有
责任保证整个果岭上最小密实的沙石混合物料浓度为30厘米.
6.3.22 为使果岭设施达到一令人满意的最终标高，需要使用不同的方法和调和.大部分作业预计将使用小型推土机、带有适当配件的农用拖拉
机.另外，为通过最终验收证书的取得还需要配备有刀具箱和钢拖垫的JOHNDEERE“沙丘障碍耙”和相应调和和适当的手工作业.
6.3.23 高尔夫球场设计人可能会要求附加的果岭沙石混合物料，以强调果岭的特征.
6.3.24 果岭如不立即栽种，需适当加以覆盖，以防止污染沙石混合物料.覆盖物的四周应妥善处理，以防止土壤进入覆盖物下.果岭内的一些区
域容易遭受土壤侵蚀和风暴的侵害，应采取适当的方法和措施加以防范，如“土壤源法”和沙包法、侵蚀侵蚀防护栏法、分水沟法等.
6.4 发球台施工
6.4.1 设计图中绘制的全部发球器的位置、规格和外形为承包商提供了所建项目的位置和其它特征.
6.4.2 为表面排水，发球处稍有倾斜（不超过1%）倾斜的方向视周边地形的特点和运输流量而定，或根据高尔夫球场设计人的指令.
6.4.3 全部发球台的地基应减缓坡度，以使其表面平坦、均匀无洼地或凹穴.
6.4.4 发球器的最终高度可不同于设计高度，但发球台的表面应用耙子仔细耙，以使其平坦无洼地或凹凸，并与周边坡度均匀融合.
6.4.5 发球处表面应为一明确定义的平坦区域.
6.4.6 发球处应成形，以便其线路和坡度同周围轮廓特征和谐统一.高尔夫球场设计人保留在必要时变更任何发球器施工的权利，以改进这些外
形的设计.
6.4.7 发球台设施的全部区域应按规定均匀捣实.
6.4.8 除高尔夫球场设计人另有规定，全部发球处坡度应放缓，以便同周围轮廓和谐统一，并允许平坦球道割草机割草.
6.4.9 发球台地基应建设标高为计划最终坡度的30厘米下.地基应充分捣实，以防未来沉降造成发球处表面低洼处积水.特别指出，地基之上的
物料层为30厘米的沙石混合物料，沉降后的总深度为30厘米.承包商在设计其工程量时应考虑物料密实对上述厚度的影响.
6.4.10 每一发球处均有直径10厘米的排水线路.排水线路置入至少25厘米宽，25厘米深的线路沟内.除另有规定，线路沟位于每一发球处表面的
周界线附近，内部间距不超过5米.全部发还需处地基区域向排水线路倾斜.线路沟回填5厘米冲洗过的细砾（直径6-7毫米）.在最小下降值为1%
的基础上铺设排水线，并回填5厘米冲洗过的细砾.如有必要，冲洗过的细砾由5厘米厚的粗沙层覆盖（直径1-2毫米），以防止沙石混合物料进
入细砾层.
6.4.11 每一发球处排水系统均与坚实排水线路连接.
6.5 沙池障碍建设施工
6.5.1 设计图中绘制的全部沙池障碍的位置、规格和外形为承包商提供了所建项目的位置和其它特征.全部沙池障碍的外形由高尔夫球场建筑师
定位并确认.
6.5.2 沙池障碍开挖的设计坡度预示了沙池的最终坡度.承包商负责适当调整沙池障碍基础以适应沙石层.全部沙池障碍周围需有坚固的垂直边
缘.承包商应将地基以下15厘米深的范围内的通称直径在15厘米或以的岩石清除.
6.5.3 沙池障碍应成形，以便其边缘和坡度同周围轮廓特征和谐统一.高尔夫球设计人保留在必要时变更任何沙池障碍的权利，以改进这些外形
的设计.
6.5.4 沙池障碍的辅助切削、排水、成边、清理和沙石放置均在草坪长成后进行，土壤冲入障碍内的可能性完全被消除.为在草坪长成前适应沙
池障碍排水，排水线路应始自每一沙池障碍的最低点，并与坚实排水系统连接.沙池障碍最低点的穿孔排水线路应朝上，坡度1米以上处有端帽
，进入碎石堆成的集水池，并有适当的侵蚀防护包围，如但不限于加固的安全过滤布.障碍洞中现有的排水线路的深度要充足，以保证草坪长成
后穿孔排水线路沿正向坡度安装.
6.5.5 池障碍底部将被切削为凹面，从而使表面排水自沙池障碍或障碍洞边缘排出.注意沙池障碍不要过于陡峭（1：1），以便保持沙土.承包
商应特别注意根据设计图或高尔夫球场建筑师的要求，保护沙池障碍中外观自然的线条.高尔夫球设计人享有骊全部沙池障碍中小丘、突出部分
和轮廓的造型进行艺术和美学处理的权利.这些作业一般由机器实施后，根据高尔夫球场设计人的要求由手工作业完成.
6.5.6 草坪长成后，全部沙池障碍的轮廓由高尔夫球场设计人定位和确认.
6.6 沙池障碍内沙石放置
6.6.1 沙池障碍设计坡度预示着沙石的最终坡度.沙池障碍的地基应与设计图中的最终坡度平行.沙池障碍的面部应有一5厘米的“唇边”.
6.6.2 沙池障碍底部将被切削为凹面，从而使表面排水自沙池障碍或障碍洞边缘排出.注意沙池障碍不要过于陡峭，以容纳沙石.全部沙池轮廓
均由高尔夫球场设计人确定.这些作业一般由机器实施后，根据高尔夫球场设计人的要求由手工作业完成.
6.6.3 沙石被撒入沙池障碍前，在障碍面周围（果岭侧）切削出一20厘米的竖唇边，并在障碍洞的后边缘侧切削出一15厘米的唇边.全部沙井均
需要坚实的垂直边缘.成边作业的同时，沙池障碍底部也应成形并清除杂草和碎石，从而全部区域排水与排水线路连接.地基表面或嵌入地基的
通称直径在5厘米或以上的岩石应被清除.
6.6.4 排水线路布置图和排水线路安装图参见设计图中的施工详图.
6.6.5 每一沙土障碍均包含直径10厘米的排水线路.管道置入至少25厘米宽，25厘米深的沟内.管道沟需要定位，以便沙池障碍区域全部向其倾
斜.管道沟底部铺设5厘米的冲洗过的碎石层.在最小下降值为1%的基础上铺设瓦线.管道沟地基5厘米内填充相同的碎石.如有必要，为防止井沙
进入细砾层，冲洗过的细砾由5厘米厚的粗沙层覆盖（直径1-2毫米）.
6.6.6 沙石将通过对完工工程无损害的设备和方法置入沙池障碍内.
6.6.7沙池障碍需要放置厘米的合格沙.沙石的最终捣实深度为15厘米.
6.7 湖区和水文外观
6.7.1 高尔夫球场设计人将确认湖区和水文外观边缘的布置.
6.7.2 湖区和水文外观均按设计图标注的深度和坡度放坡.
6.7.3湖底应尽可能水平，且无碎石.
6.7.4湖区如使用衬套，则湖底地基应清洁平坦，高度无突变，并无断列的岩石.所有岩石层应被覆盖超过5厘米大的岩石应被清除.如有必要，
承包商应使用清洁土壤，如无纺材料8OZ/YD2，以保证地基清洁，从而使湖衬套免遭破坏.
6.7.5如在湖区或水文外观区域开挖出不适用的土壤，其应被合理放置入合适的填充物内，如山丘，以免影响排水和灌溉系统的安装.不适用的
土壤将由合格的填充物料覆盖，厚度至少为50厘米.
6.7.6进入湖区的全部排水系统、电源、控制电缆和灌溉管道将在水下进入，并有防水密封.
6.7.7根据项目工程师的建议，排水管道可置于塑料衬套下，以减缓地基水压和空气压力.
6.7.8湖边及水文外观边缘工程开始前，需进行部分实验.测试部分合格确认后方可进行高尔夫球场的安装.测试部分的条件应贯穿于工程全过程
，并作为合格的最标准.
6.7.9湖边及水文外观边缘工程使用的喷射水泥应用SCOFIELD LITHOCHROME CHEMSTAIN着色.在最终使用权前，业主和高尔夫球设计人应审定该
产品的测试样品.
6.8假山
假山景观的确切设计和规格应在施工前提交业主、项目工程师和高尔夫球场设计人审查确认.
6.9工程保护
承包商独自承担采用适当方法保护工程的责任.
6.10最终验收
全部作业区域应恢复其原始状态，并经高尔夫球场设计人确认.
第七部分 灌溉
7.1工作范围
本部分涉及的工作包括：安装灌溉系统所需的所有材料、人力和设备的配备规范，并略述了灌溉设计人的职责.
7.2灌溉设计人的职责
7.2.1灌溉系统和灌溉泵站的所有灌溉计划、技术规范和建设文件都是灌溉设计人的单独职责.
7.2.2灌溉设计人应该单独负责场地中的喷嘴定位，并做出必要的场地调整.
7.2.3灌溉设计人应定期进行现场勘测，以此来检验和核准灌溉系统的安装情况.
7.2.4场地辅助设施、阀箱和泵站的位置应由灌溉设计人和高尔夫球场设计人协商而定.
7.3灌溉计划
7.3.1承包商应该提供完成计划和此处说明的项目所必需的所有劳动力、工具、机械、装置和工序.
7.3.2灌溉计划人微言轻安装批南，所有尺寸均为近似值.管道、阀、控制设备、泵站、引水闸门连接等的间隔和定位仅为概略，不能理解为精
确的.承包商应验证尺寸并奖任何偏差向业主和灌溉设计人报告.
7.3.3承包商负责核实计划中述及设备的数量和尺寸.图例中未述及的设备均应由承包商决定并提供.任何不一致应提起业主和灌溉设计人的注意
.
7.4概述
灌溉承包商负责取得所有可能适用于此项目的执业执照、许可证以及协作机构的检查.
7.5灌溉安装
7.5.1在某高尔夫球洞开始灌溉安装之前，高尔夫球场设计人应该核准整个高尔夫球洞的造型.
7.5.2开始挖沟之前，应该由合适的机构将所有的地下设施进行定位并做适当的标注.
7.5.3沿灌溉线不允许有多石土壤、含岩石污染物的土路或者有沉降差异的地区.
7.5.4在高尔夫球场的任何设施下方不能设置灌溉线或电线.
7.5.5灌溉承包商应将所有工作区域恢复到高尔夫球场设计人所核准的最初状态.
7.6辅助设施
业主可以选择灌溉承包商，使用权之结合高尔夫球场的灌溉工程为下列辅助设施铺设必要的电线和管线：
1． 休息室
2． 休息区
3． 喷嘴式饮水器
4． 快餐厅
5． 电话通信线路
7.8最终核准
在种草之前，任何高尔夫球洞的灌溉系统都应充分检验、完全自动化并由灌溉设计人验收.
第八部分 车道
8.1工作范围
本节规范包括的工作为安装车道所需用的所有材料、劳力和设备的提供，如平面图和施工细节所示.
8.2材料
8.2.1如果选择沥青人微言轻车道的材料，车道需有一个5厘米顶层，最厚为1厘米的中层路基，基层为10厘米二级压实填料，粗糙底层最大为20
毫米.
8.2.2如果选择水泥作为车道的材料，应为B级最大5袋装水泥混合，12厘米塌陷，3000磅/英尺平方，表面粗糙裂开.
8.2.3填料路基应为2级，95%压实（按照ASTMD1557检验协议）.
8.2.4在开始修筑高尔夫球场的车道以前，应修筑一段车道供检测.检测路段经业主和高尔夫球场建筑师验收后，可以开始修筑高尔夫球场的车
道.在施工过程中应遵循检测段的验收条件，该条件应人微言轻验收的最低标准.
8.3定位
平面图显示了车道的总体位置.高尔夫球场设计人应协助场内车道的精确定位.
8.4概述
8.4.1当路基挖土达到一定深度以后，路基土壤和材料应压实到95%（按照ASTM1557检验协议），或者遵循项目工程师的建议.
8.4.2在开始铺设水泥以前，路基和断面应保持适宜的湿度.
8.4.3在项目工程师认为天气条件会妨碍水泥铺设和固结时，不应铺设水泥.
8.4.4在铺设后的水泥养护过程中，承包商应使用适当的方法防止水泥过快或过度干化，这些方法包括但不限于使用“塑料覆盖层”或经常浇水
.
8.4.5在使用以前水泥应适当养护.
8.4.6如果有压实实验报告表明，28天的样本低于要求强度，该水泥应视为缺陷品.检测泥芯、维修、清除和替换缺陷水泥的费用就由承包商支
付.
8.5车道
8.5.1除非另有规定，高尔夫球场的所有车道在道路加宽区域为4米宽，其余区域内的标准宽度为2.5米.
8.5.2已修筑的车道的损坏应由承包商免费为业主迅速并彻底修复.
8.5.3现存路基上车道表面层的厚度应为10毫米到25毫米.
8.5.4车道上所有弯曲度较大的路段应向内倾斜.
8.5.5车道的路基应调节以改变不美观或不理想的情况.
8.5.6所有车道路面或相邻的路基的铺设应避免有沉积或聚集的水.承包商应免费为业主纠正所有不足.混凝土表面的最小跨越坡度应为2%.
8.5.7所有的水泥区域应成型.带有水泥路缘的区域，路缘和车道应整体浇筑.
8.5.8在铺设沥青时不能使用滑模施工法或滑板式铺路机.可以使用自推进铺路机.
8.5.9在最后用天然沙土铺路前应定位并修筑车道以免污染表土层.在修筑并充分养护车道的同时，应将表土运进并在车道边拌合.对任何由于沙
土铺路给车道带来的损害，承包商应免费为业主及时彻底地修复.
8.5.10高尔夫球的设计人应给出铺设车道的指导.如果车道恰巧在土坡上应向上坡方向轻微倾斜.这样会形成一个低洼地，其中有U型.
8.5.11果岭及发球台邻近的车道应有路缘.
8.6人行道
人行道应宽1.3，与车道结构近似并用3厘米厚的胶化沥青覆盖.胶化沥青的颜色应由高尔夫球场设计人检验通过.
8.7施工保护
使用适宜的方法保护完工的工程是承包商的单独责任.承包商使用车道修建后续工程并不能解脱其对工程的责任.
8.8最终通过
在车道的最后验收以前，应由业主、项目工程师和承包商检查.不符合规范的区域不予接收.此文章来源于网络, 版权归原作者所有。
