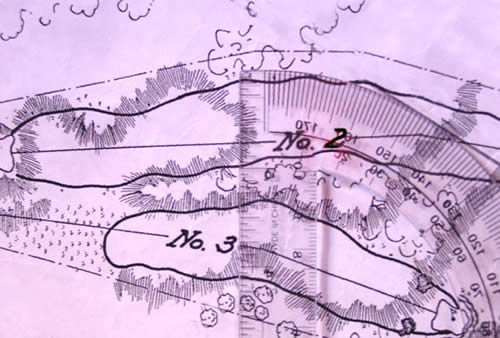

高尔夫造型师在球场设计中对等高线的认识
等高线是一组垂直间距相等、平行于水平面的假想面,与自然地貌相交切所得到的交线在平面上的投影。给这组投影线标注上相应的数值,便可用它在图纸上表示地形的高低陡缓、峰峦位置、坡谷走向及溪池的深度等内容。 在同一条等高线上的所有的点,其高程都相等。 每一条等高线都是闭合的。由于园界或图框的限制,在图纸上不一定每根等高线都能闭合,但实际上它们还是闭合的。 等高线的水平间距的大小,表示地形的缓或陡。如疏则缓,密则陡。等高线的间距相等,表示该坡面的角度相同,如果该组等高线平直,则表示该地形是一处平整过的同一坡度的斜坡。 等高线一般不相交或重叠,只有在悬崖处等高线才可能出现相交情况。在某些垂直于地平面的峭壁、地坎或挡土墙驳岸处等高线才会重合在一起。 等高线在图纸上不能直穿横过河谷、堤岸和道路等;由于以上地形单元或构筑物在高程上高出或低陷于周围地面,所以等高线在接近低于地面的河谷时转向上游延伸,而后穿越河床,再向下游走出河谷;如遇高于地面的堤岸或路堤时等高线则转向下方,横过堤顶再转向上方而后走向另一侧。 用等高线法进行竖向设计坡度公式 用于求等高线外任意点高程。 I =h/L 式中 I ---坡度 (%); h ---高差 (m); L ---水平间距 (m) 设计等高线在设计中的具体应用: 陡坡变缓披或缓坡改陡坡 等高线间距的疏密表示着地形的陡缓。 在设计时,如果高差h不变,可用改变等高线间距L表减缓或增加地形的坡度。如缩短等高线间距使地形坡度变陡的例子。表中L>L’,由公式i=h/L知,I’>i,所以坡度变陡了。反之,L
